    双电源自动转换开关的工作模式及应用


    双电源自动转换开关是一种能在两路电源之间进行可靠切换的装置。它是由一个或几个转换开关电器和其它必需的电器组成,用于检测电源电路,并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。


    双电源自动转换开关是一种能在两路电源之间进行可靠切换的装置。它是由一个或几个转换开关电器和其它必需的电器组成,用于检测电源电路,并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。

    双电源自动转换开关有着自投自复、自投不自复和电网-发电机三种切换功能,对三相四线电网供电的两路电源的三相电压有效值及相位电压有效值及相位进行实时检测,当任一相发生过压、欠压(包括缺相),能自动从异常电源切换到正常电源。简单来说就是一路常用一路备用,当常用电突然故障或停电时,通过双电源切换开关,自动投入到备用电源上,(小负荷下备用电源也可由发电机供电,)使设备仍能正常运行。双电源自动转换开关还可以用于电网一发电系统的产品还能发出发电和卸载指令,是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源系统产品。目前,最常见的是电梯、消防、监控上,银行用的UPS不间断电源也是,不过他的备用是电池组。一些一类负荷和二类负荷的厂矿或单位大多都有。

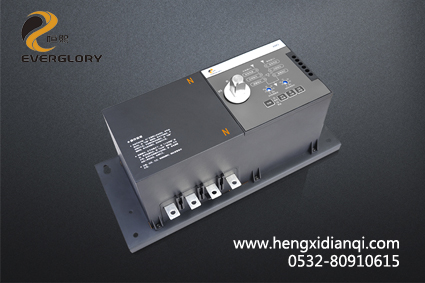

    双电源自动切换开关

    双电源自动转换开关工作原理

    进入工作状态后,控制器将自动对两路电源各项电压连续进行数据采样,并计算出各项的电压有效值,根据整定的数据,微处理器做出各种判断处理,处理结果通过延时(可调)驱动电路向操作机构发出分闸或合闸指令,通过控制电机的正反转来实现开关的常、备用及双分转换,且故障的状况可由LED数码管和指示灯反映出来

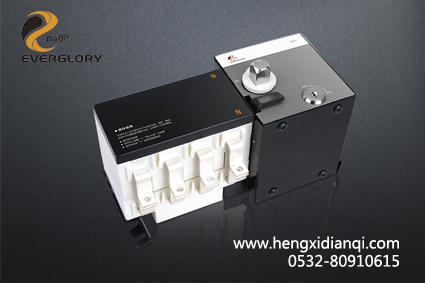

    双电源开关,青岛恒熙电气

    双电源自动转换开关结构

    双电源自动切换开关是由两台三极或四极BM1系列塑壳断路器及附件(辅助、报警触头)、电机传动机构、机械联锁机构、智能控制器等组成。分为整体式和分体式。整体式是控制和执行机构同装在一个底座上;分体式是控制器装在柜体面板上,执行机构装在底座上由用户安装在柜体内,控制器与执行机构约2m长的电缆连接。两台执行断路器之间具有可靠的机械联锁装置和电气联锁保护,彻底杜绝了两台断路器同时合闸的可能性

    双电源自动切换开关的结构形式:

    1、接触器式:用两台交流接触器和一些连锁装置搭接而成。

    2、断路器式:用两台断路器和外在的机械连锁装置组合而成。

    3、负荷开关式:用两台负荷开关和一套内置的联锁机构组合而成。

    4、双投式:用电磁力驱动、内置的接卸结构保持状态,单刀双掷一体化的转换开关

    双电源自动转换开关分类

    双电源电源电源电源切换开关开关开关开关分为两类:ATS和STS1)STS(StatICTransferSwitch),

    1)静态开关:又叫静态转换开关。

    为电源二选一自动切换系统,第一路出现故障后STS自动切换到第二路给负载供电,第二路故障的话STS自动切换到第一路给负载供电。适合用于UPS-UPS,UPS-发,UPS-市电,市电-市电等任意两路电源的不断电转换。STS静态切换开关主要由智能控制板,高速可控硅,断路器构成.其标准切换时间为≤8ms,不会造成IT类负载断电。既对负载可靠供电,同时又能保证STS在不同相切换时的安全性。

    2)ATS自动转换开关:ATS(Automatictransferswitchingequipment),自动转换开关。

    ATS主要用在紧急供电系统,将负载电路从一个电源自动换接至另一个(备用)电源的开关电器,以确保重要负荷连续、可靠运行。ATS为机械结构,转换时间为100毫秒以上,会造成负载断电。适合照明、电机类负载。自动转换开关采用双列复合式触头、横拉式机构、微电机微电机微电机微电机预储能以及微控制技术,基本实现了零飞弧。驱动电机为聚氯丁橡胶绝缘湿热型电机,装有安全装置在超出110℃温度和过电流电流电流电流状态时自动跳闸。待故障消失后即自动投入作,很大程度保证了开关寿命

    双电源自动转换开关特点

    ■采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术,基本实现零飞弧(无灭弧罩)

    ■采用过零位技术

    ■安全性能好。

    ■采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术,基本实现零飞弧(无灭弧罩)。

    ■采用可靠的机械联锁和电气联锁。

    ■采用过零位技术,紧急情况下可强制置零(同时切断两路电源)。

    ■具有明显通断位置指示、挂锁等功能,可靠实现电源与负载间的隔离。

    ■机电一体化设计,开关转换准确、灵活、顺畅。

    ■电磁兼容好,抗*能力强,对外无*。

    ■自动化程度高。

    ■开关具有多路输入/输出接口,便于实现远程PLC控制及系统自动化。

    ■开磁工作不需外接任何控制元器件。

    ■外形美观、体积小、重量轻。


    ■具有明显通断位置指示、挂锁功能,可靠实现电源与负载间的隔离


    ■可靠性高,使用寿命8000次以上


    ■全自动型不需外接任何控制元器件


    双电源自动转换开关功能


    ★由逻辑控制板,以不同的逻辑来管理直接装于开关内的电机,变速箱的动行操作来保证开关的位置。


    ★电机为聚氯丁橡胶绝缘湿热型电机装有安全装置,在超出110℃湿度和过电流状态时跳闸。在故障消失后即自动投入工作,可逆减速齿轮采用直齿齿轮


    ★两台断路器之间具有可靠的机械联锁装置和电气联锁保护,彻底社绝了两台断路器同时合闸的可能性。该机构已获国家专利产品。


    ★智能化控制器采用单片机为控制核心,硬件简洁,功能强大,扩展方便,可靠性高。


    ★具有短路、过载保护功能,过压、欠压、缺相自动转换功能与智能报警功能。


    ★自动转换参数可在外部自由设定。


    ★具有操作电机智能保护功能。


    ★本装置带有消防控制电路,当消防控制中心给一控制信号进入智能控制器,两台断路器都进入分闸状态。


    ★留有计算机联网接口,以备实现遥控、遥调、遥信、遥测等四遥功能。


    ★带有发电机启动信号功能,当常用电源异常时ATS控制器发出启动信号,自动启动发电机。


    双电源自动转换开关应用范围


    双电源自动转换开关(简称A.T.S)适用于额定工作电压240/415V,频率50/60Hz的紧急供电系统。当一路电源发生故障时,可以自动完成常用电源和备用电源进行电源之间转换,而无需人工操作,以保证重要用户供电的可靠性,主要用于医院、商场、银行、人防、化式、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。本产品符合IEC60947-6-1、GB/T14048.11(自动化转换开关电器)标准,也符合(高层民用建筑防火规定)、(建筑设计防火规范)、(应急照明设计指南)、(民用建筑电气设计规范)等。


    双电源自动转换开关控制功能/工作模式


    1)自动。


    当用户设定为自动功能时,自动转换开关的切换由控制器根据故障状况自动控制。电网与发电机:即(F2)模式,当自动转换开关用于电网与发电机系统时,控制器对电网与发电机两路电源进行切换,在电网电源出现故障时发出无源触电信号(以一组常开、常闭触点输出),用来启动发电机系统,当发电机发电电压达到额定要求时,控制器将进行转换,至于系统容量,由用户自行配置,当发电机容量有限时,可先除去部分负载,以免拖动不起;当电网恢复正常后,自动转换开关将自动转换至电网电源供电。


    2)手动。


    当在手动模式下时,用户可根据需要操纵控制器面板上的按键来进行转换开关的切换,有三种位置可供选择:常用电源位置、备用电源位置、双分位置


    双电源自动转换开关操作规程


    1、当因故停电,且在较短时间内无法恢复供电时,必须启用备用电源。步骤:


    ①切除市电供电各断路器(包括配电室控制柜各断路器,双电源切换箱市供电断电器),拉开双投防倒送开关至自备电源一侧,保持双电源切换箱内自备电供电断路器处于断开状态。


    ②启动备用电源(柴油发电机组),待机组运转正常时,顺序闭合发电机空气开关、自备电源控制柜内各断路器。


    ③逐个闭合电源切换箱内各备用电源断路器,向各负载送电。


    ④备用电源运行期间,操作值班人员不得离开发电机组,并根据负荷的变化及时调整电压、厂频率等,发现异常及时处理。


    2、市电恢复供电时,应及时做好电源转换工作,切断备用电源,恢复市电供电。


    步骤:


    ①按顺序逐个断开自备电源各断路器,顺序是:双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。


    ②按柴油机停机步骤停机。


    ③按顺序,从市电供电总开关至各分路开关逐个闭合各断路器,将双电源切换箱自市电供电断路器置于闭合。
