刀开关是一种手动电器，常用的刀开关有HD型单投刀开关、HS型双投刀开关、HR型熔断器式刀开关、HZ型组合开关、HK型闸刀开关、HY型倒顺开关等。

　　HD 型单投刀开关、HS型双投刀开关、HR型熔断器式刀开关主要用于在成套配电装置中作为隔离开关，装有灭弧装置的刀开关也可以控制一定范围内的负荷线路。作为隔离开关的刀开关的容量比较大，其额定电流在100A～1500A之间，主要用于供配电线路的电源隔离作用。隔离开关没有灭弧装置，不能操作带负荷的线路，只能操作空载线路或电流很小的线路，如小型空载变压器、电压互感器等。操作时应注意，停电时应将线路的负荷电流用断路器、负荷开关等开关电器切断后再将隔离开关断开，送电时操作顺序相反。隔离开关断开时有明显的断开点，有利于检修人员的停电检修工作。隔离刀开关由于控制负荷能力很小，也没有保护线路的功能，所以通常不能单独使用，一般要和能切断负荷电流和故障电流的电器(如熔断器、断路器和负荷开关等电器)一起使用。

　　HZ型组合开关、HK型闸刀开关一般用于电气设备及照明线路的电源开关。

　　HY型倒顺开关、HH型铁壳开关装有灭弧装置，一般可用于电气设备的起动、停止控制。

　　1.HD型单投刀开关

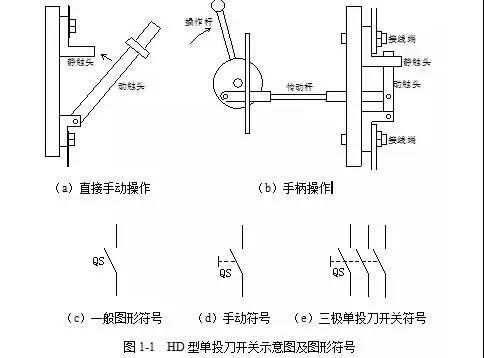

　　HD 型单投刀开关按极数分为1极、2极、3极几种，其示意图及图形符号如图1-1所示。其中图1-1(a)为直接手动操作，(b)为手柄操作，(c)～(h)为刀开关的图形符号和文字符号。其中图1-1(c)为一般图形符号，(d)为手动符号，(e)为三极单投刀开关符号;当刀开关用作隔离开关时，其图形符号上加有一横杠，如图1-1(f)、图1-1(g)、图1-1(h)所示。

2.HS型双投刀开关

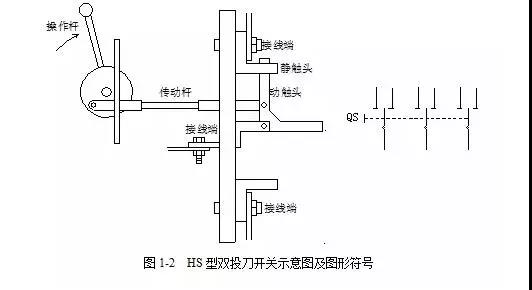

HS型双投刀开关也称转换开关，其作用和单投刀开关类似，常用于双电源的切换或双供电线路的切换等，其示意图及图形符号如图1-2所示。由于双投刀开关具有机械互锁的结构特点，因此可以防止双电源的并联运行和两条供电线路同时供电。

3.HR型熔断器式刀开关

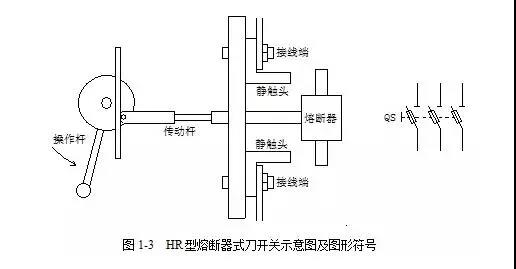

　　HR型熔断器式刀开关也称刀熔开关，它实际上是将刀开关和熔断器组合成一体的电器。刀熔开关操作方便，并简化了供电线路，在供配电线路上应用很广泛，其工作示意图及图形符号如图1-3所示。刀熔开关可以切断故障电流，但不能切断正常的工作电流，所以一般应在无正常工作电流的情况下进行操作。

4.组合开关

　　组合开关又称转换开关，控制容量比较小，结构紧凑，常用于空间比较狭小的场所，如机床和配电箱等。组合开关一般用于电气设备的非频繁操作、切换电源和负载以及控制小容量感应电动机和小型电器。

　　组合开关由动触头、静触头、绝缘连杆转轴、手柄、定位机构及外壳等部分组成。其动、静触头分别叠装于数层绝缘壳内，当转动手柄时，每层的动触片随转轴一起转动。

　　常用的产品有HZ5、HZ10和HZ15系列。HZ5系列是类似万能转换开关的产品，其结构与一般转换开关有所不同;组合开关有单极、双极和多极之分。

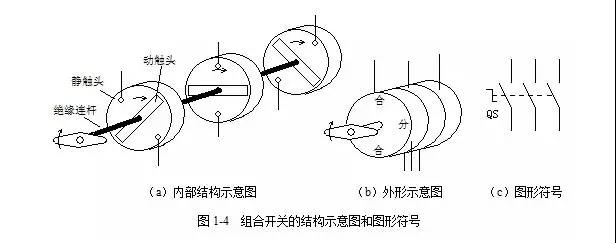

　　组合开关的结构示意图及图形符号如图1-4所示。

5.开启式负荷开关和封闭式负荷开关

　　开启式负荷开关和封闭式负荷开关是一种手动电器，常用于电气设备中作隔离电源用，有时也用于直接启动小容量的鼠笼型异步电动机。

　　5.1HK型开启式负荷开关

　　HK型开启式负荷开关俗称闸刀或胶壳刀开关，由于它结构简单、价格便宜、使用维修方便，故得到广泛应用。该开关主要用作电气照明电路和电热电路、小容量电动机电路的不频繁控制开关，也可用作分支电路的配电开关。

闸刀开关在安装时，手柄要向上，不得倒装或平装，以避免由于重力自动下落而引起误动合闸。接线时，应将电源线接在上端，负载线接在下端，这样拉闸后刀开关的刀片与电源隔离，既便于更换熔丝，又可防止可能发生的意外事故。

　　5.2HH型封闭式负荷开关

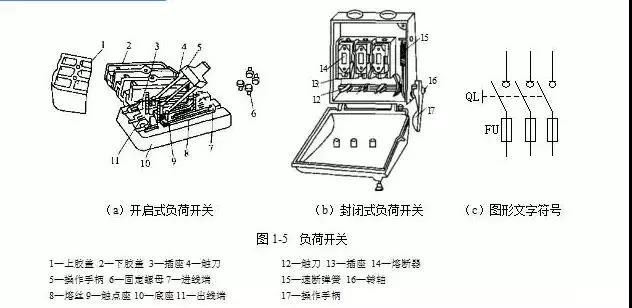

　　HH 型封闭式负荷开关俗称铁壳开关，主要由钢板外壳、触刀开关、操作机构、熔断器等组成，如图1-5(b)所示。刀开关带有灭弧装置，能够通断负荷电流，熔断器用于切断短路电流。一般用于小型电力排灌、电热器、电气照明线路的配电设备中，用于不频繁地接通与分断电路，也可以直接用于异步电动机的非频繁全压启动控制。

　　铁壳开关的操作结构有两个特点：一是采用储能合闸方式，即利用一根弹簧以执行合闸和分闸的功能，使开关的闭合和分断时的速度与操作速度无关。它既有助于改善开关的动作性能和灭弧性能，又能防止触点停滞在中间位置。二是设有联锁装置，以保证开关合闸后便不能打开箱盖，而在箱盖打开后，不能再合开关，起到安全保护作用。

　　HK型开启式负荷开关和HH型封闭式负荷开关都是由负荷开关和熔断器组成，其图形符号也是由手动负荷开关QL和熔断器FU组成，如图1-5(c)所示。
