熔断器在电路中主要起短路保护作用，用于保护线路。熔断器的熔体串接于被保护的电路中，熔断器以其自身产生的热量使熔体熔断，从而自动切断电路，实现短路保护及过载保护。熔断器具有结构简单、体积小、重量轻、使用维护方便、价格低廉、分断能力较高、限流能力良好等优点，因此在电路中得到广泛应用。

　　1熔断器的结构原理及分类

　　熔断器由熔体和安装熔体的绝缘底座(或称熔管)组成。熔体由易熔金属材料铅、锌、锡、铜、银及其合金制成，形状常为丝状或网状。由铅锡合金和锌等低熔点金属制成的熔体，因不易灭弧，多用于小电流电路;由铜、银等高熔点金属制成的熔体，易于灭弧，多用于大电流电路。

　　熔断器串接于被保护电路中，电流通过熔体时产生的热量与电流平方和电流通过的时间成正比，电流越大，则熔体熔断时间越短，这种特性称为熔断器的反时限保护特性或安秒特性，如图1所示。图中IN为熔断器额定电流，熔体允许长期通过额定电流而不熔断。

熔断器种类很多，按结构分为开启式、半封闭式和封闭式;按有无填料分为有填料式、无填料式;按用途分为工业用熔断器、保护半导体器件熔断器及自复式熔断器等。

　　2熔断器的主要技术参数

　　熔断器的主要技术参数包括额定电压、熔体额定电流、熔断器额定电流、极限分断能力等。

　　(1)额定电压：指保证熔断器能长期正常工作的电压。

　　(2)熔体额定电流：指熔体长期通过而不会熔断的电流。

　　(3)熔断器额定电流：指保证熔断器能长期正常工作的电流。

　　(4)极限分断能力：指熔断器在额定电压下所能开断的最大短路电流。在电路中出现的最大电流一般是指短路电流值，所以，极限分断能力也反映了熔断器分断短路电流的能力。

　　3常用的熔断器

　　3.1插入式熔断器

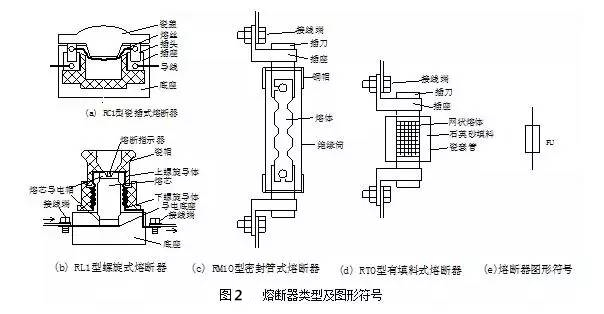

　　插入式熔断器如图2(a)所示。常用的产品有RC1A系列，主要用于低压分支电路的短路保护，因其分断能力较小，多用于照明电路和小型动力电路中。

　　3.2螺旋式熔断器

　　螺旋式熔断器如图2(b)所示。熔芯内装有熔丝，并填充石英砂，用于熄灭电弧，分断能力强。熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到。常用产品有RL6、RL7和RLS2等系列，其中RL6和RL7多用于机床配电电路中;RLS2为快速熔断器，主要用于保护半导体元件。

　　3.3RMl0型密封管式熔断器

　　RMl0型密封管式熔断器为无填料管式熔断器，如图2(c)所示。主要用于供配电系统作为线路的短路保护及过载保护，它采用变截面片状熔体和密封纤维管。由于熔体较窄处的电阻小，在短路电流通过时产生的热量最大，先熔断，因而可产生多个熔断点使电弧分散，以利于灭弧。短路时其电弧燃烧密封纤维管产生高压气体，以便将电弧迅速熄灭。

　　4.4RT型有填料密封管式熔断器

　　RT型有填料密封管式熔断器如图2(d)所示。熔断器中装有石英砂，用来冷却和熄灭电弧，熔体为网状，短路时可使电弧分散，由石英砂将电弧冷却熄灭，可将电弧在短路电流达到最大值之前迅速熄灭，以限制短路电流。此为限流式熔断器，常用于大容量电力网或配电设备中。常用产品有RTl2、RTl4、RTl5和 RS3等系列，RS2系列为快速熔断器，主要用于保护半导体元件。
